LED Matrix là gì? Các dòng LED Matrix phổ biến hiện nay

LED Matrix là hệ thống hiển thị gồm các điểm LED được bố trí theo hàng và cột. Tùy cấu hình, hệ thống có thể thể hiện chữ, biểu tượng, hình ảnh hoặc video. Hiểu cách phân loại sẽ giúp bạn chọn đúng giải pháp cho bảng thông báo, biển quảng cáo và màn hình lớn.

LED Matrix là hệ thống hiển thị gồm các điểm LED được bố trí theo hàng và cột. Tùy cấu hình, hệ thống có thể thể hiện chữ, biểu tượng, hình ảnh hoặc video. Hiểu cách phân loại sẽ giúp bạn chọn đúng giải pháp cho bảng thông báo, biển quảng cáo và màn hình lớn.

Bạn từng nhìn thấy biển chạy chữ trước cửa hàng hoặc bảng điện tử tại quầy giao dịch? Đó là những ví dụ dễ hình dung về ứng dụng của LED ma trận. Tuy nhiên, công nghệ này không chỉ phục vụ các nội dung đơn giản.

Bài viết dưới đây giải thích LED Matrix là gì, cấu tạo và nguyên lý hoạt động. Đồng thời, bạn sẽ biết cách phân biệt các dòng sản phẩm trước khi lựa chọn.

LED Matrix là gì?

Hiểu đơn giản về LED ma trận

LED Matrix còn được gọi là LED ma trận. Từ “matrix” mô tả cách các điểm hiển thị được tổ chức thành hàng và cột.

Bạn có thể hình dung bề mặt hiển thị như một trang giấy kẻ ô. Mỗi ô tương ứng một điểm ảnh. Khi những điểm thích hợp sáng lên, người xem nhận ra chữ hoặc hình.

Ví dụ, một ma trận 8 × 8 có 64 vị trí hiển thị. Ma trận 32 × 32 có 1.024 vị trí. Đây là số điểm ảnh, không mặc nhiên là số chip LED bên trong.

Ở hệ RGB, mỗi điểm ảnh có các thành phần đỏ, lục và lam. Các thành phần đó cùng tạo nên màu nhìn thấy. Vì vậy, cần phân biệt điểm ảnh với từng phần tử phát sáng.

LED Matrix có phải đèn pha ô tô không?

Thuật ngữ Matrix LED cũng xuất hiện trong lĩnh vực ô tô. Tuy nhiên, bài viết này tập trung vào thiết bị hiển thị.

Khi tìm tài liệu hoặc hỏi nhà cung cấp, hãy thêm cụm “màn hình” hoặc “bảng LED ma trận”. Cách diễn đạt này giúp tránh nhầm nhóm sản phẩm.

Tương tự, đừng hiểu LED Matrix chỉ là biển chạy chữ. Khả năng thể hiện nội dung phụ thuộc cấu hình màu, độ phân giải và hệ điều khiển.

Cấu tạo của hệ thống LED Matrix

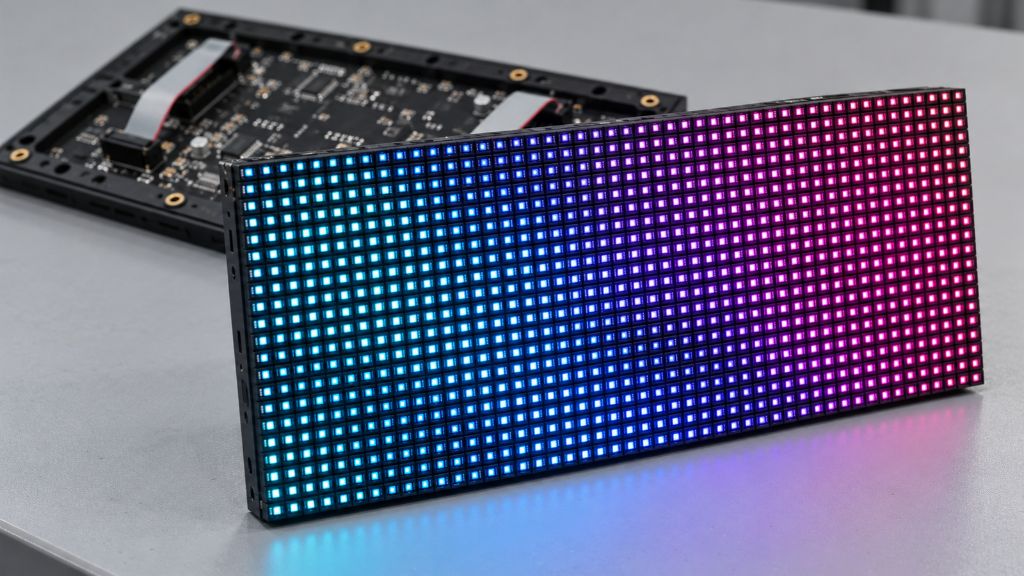

Module LED và các điểm ảnh

Module là một đơn vị hiển thị có thể được tích hợp vào hệ thống lớn hơn. Trên module có các phần tử phát sáng cùng mạch điện liên quan.

Một sản phẩm cụ thể của Adafruit có ma trận RGB 32 × 32 và khoảng cách điểm ảnh 4 mm. Ví dụ này cho thấy số điểm ảnh và kích thước vật lý là hai thông tin khác nhau.

Khi ghép module, cần kiểm tra tính tương thích của toàn hệ thống. Không nên chọn chỉ vì hai tấm có cùng kích thước bên ngoài.

Đọc thêm: Thương hiệu đèn LED công nghiệp ứng dụng công nghệ Mỹ

Mạch điều khiển và nguồn điện

Hệ thống cần mạch điều khiển để chuyển dữ liệu thành trạng thái hiển thị. Với ma trận nhỏ, nhiệm vụ này có thể do vi điều khiển và IC chuyên dụng đảm nhận.

Ví dụ, MAX7219 hỗ trợ điều khiển 64 LED riêng lẻ. IC này tích hợp mạch quét và chức năng điều chỉnh độ sáng.

Ở một hệ màn hình thương mại, cấu hình điều khiển có thể phức tạp hơn. Hãy yêu cầu nhà cung cấp liệt kê thiết bị và vai trò của từng bộ phận.

Nguồn điện cũng phải phù hợp với module sử dụng. Không nên suy ra điện áp hoặc công suất từ tên gọi LED Matrix.

Khung lắp đặt và phần mềm vận hành

Khi mua một bảng hoàn chỉnh, bạn cần quan tâm cả phần triển khai. Hãy hỏi rõ báo giá đã gồm khung, dây dẫn và cấu hình chưa.

Tiếp theo, xác định cách thay đổi nội dung. Ai sẽ cập nhật bảng? Họ sử dụng máy tính hay thiết bị khác?

Với hệ thống đặt lịch quảng cáo, nên yêu cầu trình diễn một quy trình cập nhật hoàn chỉnh. Bắt đầu từ tải tệp, đặt lịch đến kiểm tra nội dung trên màn hình.

LED Matrix hoạt động như thế nào?

Từ nội dung số đến các điểm sáng

Để tạo hình ảnh, hệ điều khiển xác định trạng thái của từng điểm hiển thị. Các trạng thái được cập nhật theo nội dung cần phát.

Nhiều module sử dụng phương pháp quét các nhóm hàng theo chu kỳ. Khi quá trình diễn ra đủ nhanh, người xem cảm nhận được hình ảnh tương đối liên tục.

Tài liệu của Adafruit minh họa cơ chế này trên module RGB cụ thể. Tuy nhiên, không nên áp dụng sơ đồ quét đó cho mọi loại màn hình.

Cách tạo màu trên LED Matrix RGB

RGB gồm ba thành phần màu: đỏ, lục và lam. Hệ điều khiển thay đổi mức sáng của từng thành phần để tạo màu tổng hợp.

Nhờ vậy, điểm ảnh không chỉ có trạng thái bật hoặc tắt. Nó còn thể hiện các mức màu khác nhau theo khả năng phần cứng.

Số màu và chất lượng chuyển sắc phụ thuộc hệ thống cụ thể. Cụm “full color” chưa đủ để kết luận hình ảnh sẽ đẹp như nhau.

Khi kiểm tra, hãy mở ảnh có vùng sáng, vùng tối và chuyển màu nhẹ. Những nội dung này giúp bạn quan sát khác biệt rõ hơn.

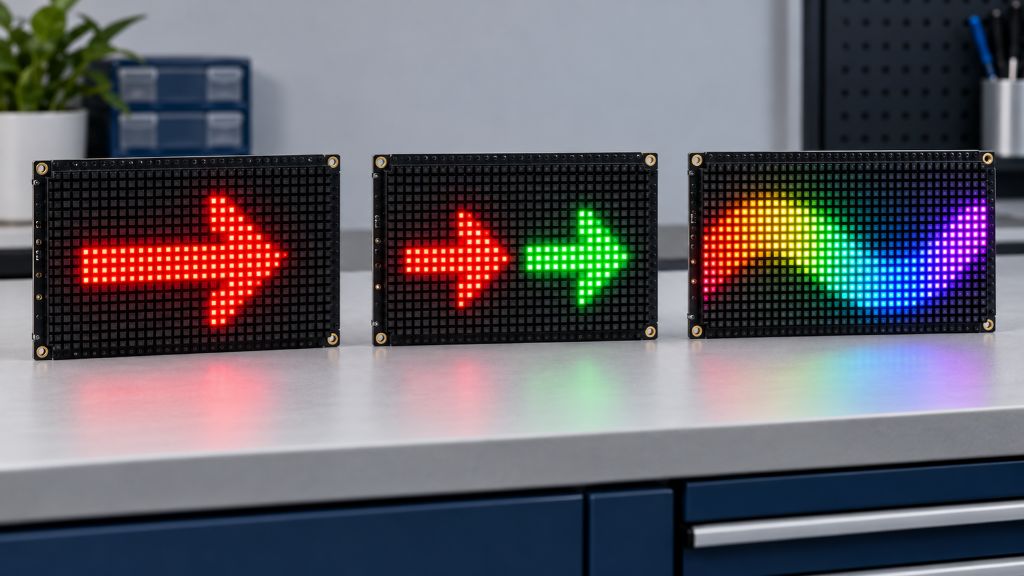

Các dòng LED Matrix phổ biến theo màu sắc

LED Matrix đơn sắc

LED Matrix đơn sắc hiển thị bằng một màu phát sáng chủ đạo. Ví dụ thực tế gồm các module đỏ hoặc xanh lục của Kingbright.

Nhóm này phù hợp để cân nhắc cho nội dung chữ, số và ký hiệu đơn giản. Khi thiết kế, hãy ưu tiên thông tin ngắn và dễ đọc.

Một bảng thông báo không cần chứa toàn bộ nội dung như tờ quảng cáo. Người đi ngang thường chỉ có thời gian đọc vài thông tin chính.

Bạn nên thử câu dài nhất dự định sử dụng. Kiểm tra dấu tiếng Việt và tốc độ chạy chữ trước khi nghiệm thu.

LED Matrix hai màu và loại thường gọi là ba màu

Một số ma trận sử dụng hai thành phần phát sáng khác màu. Kingbright có các module ma trận đỏ và xanh lục thuộc nhóm này.

Khi phối hợp hai thành phần, hệ thống có thể tạo thêm màu kết hợp. Vì vậy, một số bảng được gọi theo cách thương mại là bảng ba màu.

Không nên mặc định tên “ba màu” đồng nghĩa hệ RGB đầy đủ. Hãy hỏi rõ cấu tạo và màu thực tế có thể hiển thị.

Nhóm này đáng cân nhắc khi bạn muốn phân biệt các loại thông báo. Ví dụ, mỗi trạng thái có thể dùng một màu nhất quán.

LED Matrix RGB full color

LED Matrix RGB phù hợp với nhu cầu trình bày nhiều màu sắc. Nội dung có thể gồm logo, ảnh hoặc hoạt họa, tùy độ phân giải và bộ điều khiển.

Các module RGB được Adafruit giới thiệu có nhiều kích thước ma trận. Trong đó có những lựa chọn 32 × 32 và 64 × 32.

Tuy nhiên, có RGB chưa đồng nghĩa đủ chi tiết để hiển thị mọi hình ảnh. Một logo nhiều nét nhỏ vẫn cần số điểm ảnh phù hợp.

Hãy thử đúng bộ nhận diện hoặc video dự định phát. Đừng chỉ đánh giá qua hiệu ứng màu sắc được chuẩn bị sẵn.

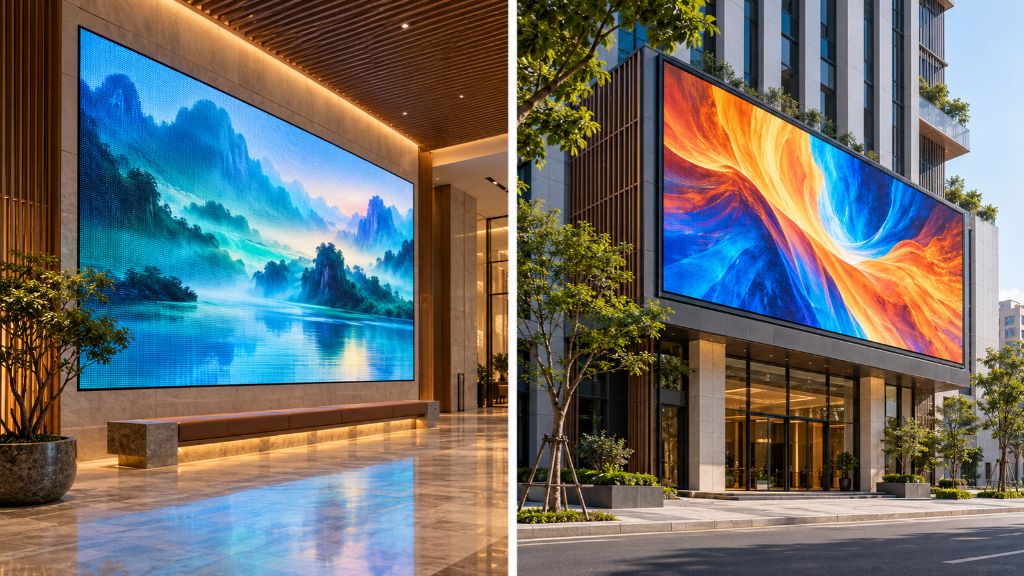

Phân loại LED Matrix theo môi trường sử dụng

LED Matrix trong nhà

LED Matrix trong nhà phục vụ những vị trí có điều kiện lắp đặt phù hợp với thiết kế indoor. Khi chọn, cần xem ánh sáng phòng và khoảng cách quan sát.

Đặc biệt, hãy kiểm tra vị trí gần cửa kính. Một khu vực trong nhà vẫn có thể nhận nhiều ánh sáng ban ngày.

Bạn nên thử nội dung vào khung giờ sử dụng chính. Đồng thời, quan sát xem độ sáng có gây khó chịu khi đứng gần không.

Không nên chọn thiết bị chỉ dựa vào nhãn “trong nhà”. Cần đối chiếu các điều kiện thực tế với thông số của sản phẩm.

Tham khảo: Màn hình LED trong nhà

LED Matrix ngoài trời

Thiết bị ngoài trời phải được lựa chọn theo điều kiện môi trường khắt khe hơn. Samsung phân biệt nhóm outdoor bằng độ sáng và thiết kế bảo vệ trước tác động thời tiết.

Tuy nhiên, mức bảo vệ không giống nhau ở mọi sản phẩm. Hãy yêu cầu tài liệu cho đúng model và cấu hình lắp đặt.

Cần hỏi rõ mặt trước, mặt sau và các điểm kết nối được bảo vệ thế nào. Khung che hoặc mái hiên không tự biến module indoor thành thiết bị outdoor.

Ngoài ra, hãy thống nhất phương án điều chỉnh độ sáng theo giờ. Mức phù hợp ban ngày chưa chắc phù hợp vào buổi tối.

Tham khảo: Màn hình LED ngoài trời

Phân loại LED Matrix theo khoảng cách điểm ảnh

Ký hiệu P có nghĩa là gì?

Trong thông số màn hình LED, pixel pitch là khoảng cách tâm giữa hai điểm ảnh liền kề. Thông số này thường được ghi bằng milimét.

Ví dụ, P4 biểu thị khoảng cách điểm ảnh khoảng 4 mm. P10 tương ứng khoảng 10 mm. Đây không phải kích thước toàn màn hình.

Với cùng diện tích hiển thị, khoảng cách nhỏ hơn cho phép bố trí nhiều điểm ảnh hơn. Tuy nhiên, chất lượng quan sát còn liên quan nội dung và các yếu tố khác.

Không nên hiểu P nhỏ luôn là lựa chọn hợp lý nhất. Cần xem phần chi tiết tăng thêm có thực sự cần thiết hay không.

Nhóm P10 và P8

P10 và P8 có khoảng cách điểm ảnh lần lượt khoảng 10 mm và 8 mm. Đây là nhóm có thể đưa vào khảo sát cho bảng thông tin nhìn từ xa.

Nên thử chữ lớn, số và các hình đơn giản trước. Nếu nội dung cần nhiều chi tiết nhỏ, hãy kiểm tra kỹ giới hạn hiển thị.

Ký hiệu P không cho biết thiết bị có dùng ngoài trời được không. Bạn vẫn phải kiểm tra thiết kế và thông số môi trường.

Nhóm P6, P5 và P4

Các mức P6, P5 và P4 tạo thêm lựa chọn giữa mật độ điểm ảnh và nhu cầu triển khai. Chúng không phải những mức chất lượng cố định cho mọi công trình.

Ví dụ, cùng một video nhưng hai kích thước màn hình khác nhau sẽ có số điểm ảnh khác nhau. Vì vậy, chỉ so sánh tên P là chưa đủ.

Hãy yêu cầu báo giá ghi cả kích thước và độ phân giải hoàn chỉnh. Nhờ đó, bạn biết nội dung thực sự được hiển thị trên bao nhiêu điểm ảnh.

Nhóm P3, P2.5, P2 và nhỏ hơn

Nhóm khoảng cách điểm ảnh nhỏ đáng cân nhắc khi cần nhiều chi tiết trên diện tích giới hạn. Các hệ fine-pitch thương mại còn có lựa chọn nhỏ hơn 2 mm.

Planar công bố những dòng màn hình với nhiều mức pixel pitch nhỏ. Điều này cho thấy LED ma trận không chỉ giới hạn ở bảng chữ độ phân giải thấp.

Khi lựa chọn, hãy thử tài liệu có chữ nhỏ và đường nét mảnh. Đánh giá từ đúng vị trí người xem thay vì đứng sát màn hình.

Bảng đọc nhanh các ký hiệu

Bảng này giúp đọc thông số, không thay thế khảo sát. Mỗi mức P vẫn cần đối chiếu kích thước màn hình, môi trường và khoảng cách xem.

Phân biệt số điểm ảnh với kích thước màn hình

LED Matrix 8 × 8 và 32 × 32 khác nhau thế nào?

Các ký hiệu này mô tả số hàng và cột điểm ảnh. Chúng không trực tiếp cho biết chiều rộng hoặc chiều cao theo centimet.

Hai module cùng 32 × 32 có thể khác kích thước vật lý. Adafruit có phiên bản 4 mm và 6 mm với cùng số điểm ảnh.

Vì vậy, khi mua module, hãy đọc cả hai nhóm thông số. Một nhóm là độ phân giải; nhóm còn lại là kích thước và khoảng cách điểm ảnh.

Ví dụ tính độ phân giải

Giả sử vùng hiển thị rộng 1.000 mm và cao 500 mm. Nếu dùng khoảng cách điểm ảnh 5 mm, phép tính lý thuyết như sau:

• Số cột: 1.000 ÷ 5 = 200 điểm ảnh.

• Số hàng: 500 ÷ 5 = 100 điểm ảnh.

• Tổng số: 200 × 100 = 20.000 điểm ảnh.

Độ phân giải tương ứng là 200 × 100 pixel. Nó không trở thành Full HD chỉ vì tệp nguồn là video Full HD.

Đây là ví dụ tính toán, chưa phải cấu hình thi công. Kích thước thực tế còn phải phù hợp quy cách module và phương án ghép.

Điều khiển đồng bộ và không đồng bộ

Hiển thị theo nguồn phát trực tiếp

Ở phương án đồng bộ, màn hình hiển thị theo nguồn tín hiệu đang cấp vào. Đây là hướng nên khảo sát khi cần trình bày nội dung trực tiếp.

Ví dụ, sự kiện có thể cần chuyển nội dung từ máy tính. Khi đó, hãy kiểm tra độ tương thích của nguồn phát và hệ điều khiển.

Phát nội dung đã tải lên

Ở phương án không đồng bộ, thiết bị có thể phát nội dung được lưu hoặc lên lịch. Cách này phù hợp để cân nhắc cho thông báo lặp lại.

NovaStar TB50 là ví dụ hỗ trợ cả chế độ đồng bộ và không đồng bộ. Tính năng cụ thể phải được kiểm tra theo từng bộ điều khiển.

Nếu chỉ cần phát lịch quảng cáo, hãy thử đặt lịch thực tế. Kiểm tra hệ thống xử lý thế nào sau khi mất điện hoặc mất mạng.

Ưu điểm và hạn chế cần biết

Linh hoạt trong cách tổ chức nội dung

Bạn có thể xây dựng nhiều mẫu thông tin cho từng thời điểm. Ví dụ, buổi sáng phát lịch làm việc, buổi chiều hiển thị chương trình riêng.

Lợi ích này chỉ được khai thác tốt khi có người quản lý nội dung. Vì vậy, nên xác định trách nhiệm cập nhật ngay từ đầu.

Với nhu cầu thay đổi thường xuyên, hãy ưu tiên quy trình vận hành dễ hiểu. Một phần mềm nhiều chức năng chưa chắc phù hợp với mọi nhân sự.

Cần đồng bộ thiết bị và nội dung

Màn hình tốt vẫn có thể khó đọc nếu nội dung thiết kế không phù hợp. Chữ quá nhỏ hoặc chạy quá nhanh đều ảnh hưởng trải nghiệm.

Hãy chuẩn bị mẫu thiết kế theo đúng độ phân giải màn hình. Giữ thông điệp ngắn, phân cấp rõ và chừa khoảng trống hợp lý.

Bạn cũng nên có bước duyệt trước khi phát. Bước này giúp hạn chế lỗi chính tả và lịch hiển thị sai.

Không thể kết luận chi phí chỉ từ tên công nghệ

Giá trị một hệ thống phụ thuộc cấu hình và phạm vi bàn giao. Khi so báo giá, cần kiểm tra những hạng mục đi kèm.

Hãy yêu cầu ghi rõ module, nguồn, điều khiển, khung và công lắp đặt. Đồng thời, làm rõ đào tạo và hỗ trợ sau bàn giao.

Không nên sử dụng một mức tiết kiệm điện chung cho mọi LED Matrix. Cần tính theo công suất, thời gian hoạt động và điều kiện vận hành thực tế.

Ứng dụng LED Matrix trong thực tế

Bảng thông báo và thông tin dịch vụ

Với nhóm này, mục tiêu chính là truyền đạt thông tin nhanh. Hãy ưu tiên nội dung mà người đọc cần biết ngay.

Ví dụ, bảng có thể hiển thị số thứ tự hoặc thông báo ngắn. Mỗi lượt nên tập trung vào một thông điệp rõ ràng.

Nếu dùng tiếng Việt, cần kiểm tra đầy đủ dấu. Đặc biệt, hãy thử các dòng có nhiều chữ hoa và ký tự dài.

Quảng cáo và giới thiệu sản phẩm

Nội dung quảng cáo nên được thiết kế theo thời gian quan sát thực tế. Người đi ngang thường không đọc được một đoạn dài.

Bạn có thể chia thông điệp thành những khung ngắn. Mỗi khung gồm lợi ích chính và hình ảnh phù hợp.

Trước khi phát, hãy đứng tại vị trí khách thường nhìn thấy bảng. Kiểm tra thông tin nào thật sự nổi bật.

Sự kiện và không gian trình diễn

Với sự kiện, hãy trao đổi sớm với đơn vị sản xuất nội dung. Họ cần biết tỷ lệ màn hình và độ phân giải thực tế.

Nếu có ghi hình, hãy thử bằng hệ thống camera dự kiến sử dụng. Quan sát hình ảnh ghi được trong những thiết lập quay thực tế.

Việc thử trước giúp phát hiện vấn đề trước ngày diễn ra chương trình. Đồng thời, nhóm kỹ thuật có thời gian điều chỉnh phương án.

Học tập và dự án điện tử

Các ma trận nhỏ phù hợp để tìm hiểu cách điều khiển điểm sáng. Người học có thể bắt đầu bằng chữ số hoặc biểu tượng.

Tuy nhiên, cần tra tài liệu của module và IC đang dùng. Không nên sao chép cách nối dây từ một sản phẩm khác chỉ vì hình dáng tương tự.

Cách lựa chọn LED Matrix phù hợp

Tham khảo danh mục màn hình LED trước khi lựa chọn cấu hình.

Xác định nội dung trước khi chọn cấu hình

Hãy viết ra ba nội dung quan trọng nhất cần hiển thị. Đó có thể là chữ chạy, bảng số hoặc video quảng cáo.

Tiếp theo, chuẩn bị tệp mẫu để thử. Cách này giúp bạn đánh giá bằng nhu cầu thật.

Nếu chưa có nội dung, hãy yêu cầu bản mô phỏng theo kích thước dự kiến. Tránh chốt thiết bị trước rồi mới phát hiện chữ không đủ rõ.

Kiểm tra nơi lắp đặt và khoảng cách xem

Ghi nhận vị trí gần nhất và xa nhất của người xem. Chụp ảnh khu vực vào những khung giờ khác nhau.

Sau đó, gửi thông tin cho đơn vị khảo sát. Hãy hỏi họ giải thích cơ sở lựa chọn cấu hình.

Không nên dùng một công thức khoảng cách xem đơn giản như tiêu chuẩn tuyệt đối. Việc đọc chữ còn phụ thuộc cỡ chữ và cách thiết kế.

Thống nhất tiêu chí nghiệm thu

Trước khi triển khai, hãy thống nhất những nội dung sẽ kiểm tra. Danh sách có thể gồm màu sắc, chữ tiếng Việt và thao tác cập nhật.

Yêu cầu hướng dẫn vận hành bằng chính tài khoản hoặc máy tính của đơn vị. Đồng thời, lưu lại cấu hình và thông tin hỗ trợ.

Về bảo hành, hãy hỏi rõ phạm vi linh kiện và thời gian xử lý. Đây là những thông tin thiết thực khi hệ thống gặp sự cố.

Câu hỏi thường gặp về LED Matrix

LED Matrix có phải lúc nào cũng hiển thị được video?

Không. Khả năng này phụ thuộc màu sắc, độ phân giải và bộ điều khiển. Cần xác nhận bằng thông số và thử tệp thực tế.

P nhỏ hơn có luôn tốt hơn không?

P nhỏ hơn cho nhiều điểm ảnh hơn trên cùng diện tích. Tuy nhiên, lựa chọn phù hợp còn phụ thuộc mục đích và ngân sách.

LED Matrix có cần Internet liên tục không?

Không thể kết luận chung. Hãy kiểm tra chế độ phát nội dung và cách quản lý của bộ điều khiển cụ thể.

Có thể dùng module trong nhà ở ngoài trời không?

Không nên mặc định như vậy. Cần đối chiếu điều kiện sử dụng với tài liệu của nhà sản xuất trước khi triển khai.

Lựa chọn giải pháp LED Matrix phù hợp cùng ASG Digital

Hiểu LED Matrix là gì giúp bạn phân biệt các dòng sản phẩm và lựa chọn đúng nhu cầu. Ngoài màu sắc và khoảng cách điểm ảnh, hãy cân nhắc vị trí lắp đặt, nội dung trình chiếu và ngân sách.

Bạn đang tìm màn hình LED cho cửa hàng, phòng họp hoặc sân khấu? Hãy liên hệ ASG Digital để được tư vấn cấu hình và nhận báo giá theo nhu cầu thực tế. Bạn có thể gửi kích thước dự kiến, hình ảnh vị trí lắp đặt và loại nội dung muốn hiển thị.
